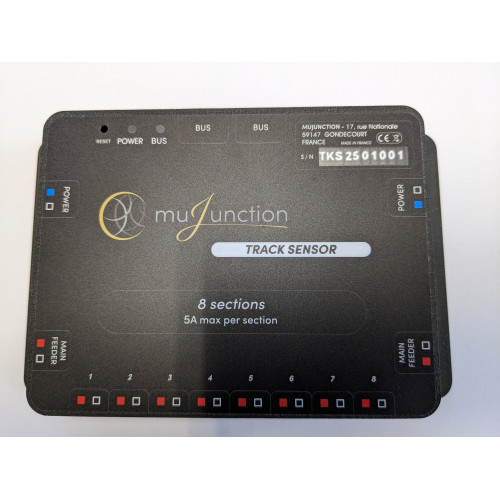

Track Sensor pour muDock

Le boitier d'extension Track Sensor se connecte à la centrale d'accessoires muDock via deux câbles (non fournis) :

• 1 câble RJ45 pour le bus numérique CAN
• 1 câble deux conducteurs 2 x 1.5 mm2 pour l'alimentation électrique
• Il doit également être relié au feeder principal du réseau.

Les connecteurs pour l'alimentation et le raccordement au bus traction sont inclus.

Vous trouverez l'ensemble des câbles nécessaires dans le rayon outillage de notre boutique.

Ce contrôleur dispose de 8 canaux de mesure de consommation de courant pour 8 segments de voie.

L'alimentation de la voie est reprise du feeder principal via deux connecteurs (fournis) permettant la poursuite du cheminement du câble. Le circuit est néanmoins totalement isolé galvaniquement du signal traction qu'il ne fait que mesurer de façon non intrusive.

Les 8 sorties permettent d'alimenter 8 sections de voie et d'effectuer une détection de présence indépendante sur chacune d'elle.

Chaque sortie peut supporter un courant maximum de 5A. Le boitier lui-même est en mesure d'écouler jusqu'à 20A au niveau du feeder principal, soit 2x le maximum de courant autorisé par la norme qui reste limité à 10A. La précision de mesure du courant sur chaque segment alimenté est de l'ordre du mA.

Elle autorise une analyse précise de l'énergie consommée par le ou les véhicules présents sur la voie et, ainsi, une géolocalisation encore plus précise que par simple détection de courant ON/OFF.
